鋼六角穴付き止めねじ(ホーローセット)(くぼみ先)(インチ･ウイット)

【注意】現品は商品画像と色が異なる場合がございます。

鋼六角穴付き止めねじ(ホーローセット)(くぼみ先)(インチ･ウイット)

■特長
・鋼製の「くぼみ先」で、一般的に使用されている商品となります。
・ねじ部の中央にくぼみをつけたもので、ギヤー、プリー、ノブ等をシャフトに確実に締め付けます。
・正常に取り付けた際には円形のくぼみ痕ができます。
・合金鋼の六角穴付き止めねじ（ホーローセット、セットスクリュー)は、シャフト等の相手材に対して、ねじ先端部分を押し付けることによる働きを利用するねじです。
・本体と同一面まで埋め込むことができ、ギヤー、プーリー、ノブ等をシャフトに確実に締め付け、回転部の固定等に使用されています。
・六角穴部分のレンチサイズは呼び径の半分(M6ねじの場合レンチは3mm）です。

■形状
先端部分の形状には、下記（ご参考）のような種類があり、使用目的、相手材により選定して下さい。（規格はＪＩＳＢ１１７７に基づく）

●ご参考：六角穴付き止めねじの形状別違いついて

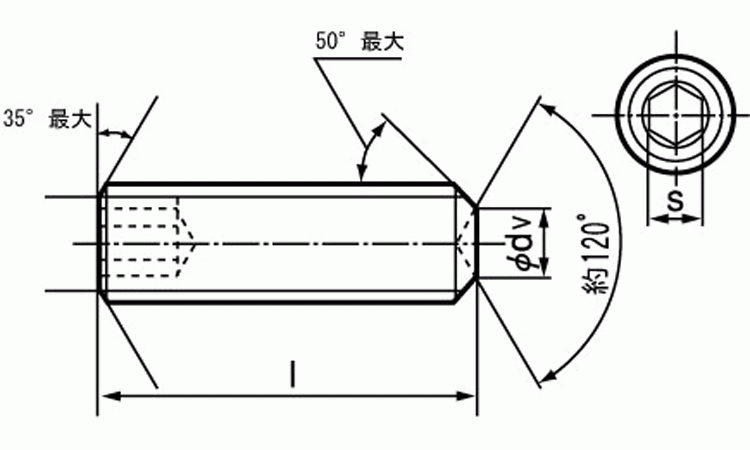

【くぼみ先】
一般品で、ねじ部の中央にくぼみをつけたもの。
ギヤー、プリー、ノブ等をシャフトに確実に締め付け、正常に取り付け時には円形のくぼみ痕ができる。

【平先】
ねじ部先端に45度の面取りを付け、端部を平らにしたもの。
押し付けて使用する為、相手材を傷つけず、繰り返し使用や、位置決めの変更に使用される。

【剣先】(とがり先）
ねじ先端を90度又120度に円錐状に削り先端部をわずかに切り取ったもの。
先端のとがり部分を相手材のザグリ穴に入れるため、深くねじ込みが出来て、部品の永久位置決めや微調整ねじとして使われる。

【棒先】
ねじ部先端にねじの呼び径の1/2（長タイプ）に等しい長さに円筒部のあるもの。
先端の棒先部分が相手材の溝に挿入される回転しないように固定したり、スライドさせたりする為、ザグリが必要とし、部品の永久位置決めやピン（平行ピン、ダウエルピン）の代用としての使用もある。
また、溝の中に入り込むため、丸形状以外でも使用できる。

【丸先】
ねじ部先端に丸みをつけたもの。
相手部材の接触面が角度があったり、平面でない個所に使用される。

【ＡＷＰ】(アンスコ製）
特徴としてねじ締め時先端のポイントを中心に回転し締め付けるので、すべりがなく垂直に締め付けができ、３点で抑える為大きく保持力も安定することから、ゆるみ止め機能に特に優れている。

【ギザスクリュー】(東工舎製)
先端部分にナール状のギザをつけ、振動に対しても高い緩み止め効果が特長。

【V.CONE】
V.CONE止めねじは先端の形状に特長があり、締付けトルクが有効に軸方向の力になり相手材（軸）を強く押さえ付けるので、大きなゆるみ止め効果が得られる。
また、ワークへの喰いつきが大きくなる様、焼き入れ硬度も45Hを標準としている。

【ダブルポイント】
【C.Cポイント】
くぼみ先の先端の中央部分に円錐形の突起があり、相手材に確実に食い込みブレを防ぎ、摩擦抵抗も少なく、ゆるみ止め機能も高い。

鋼六角穴付き止めねじ(ホーローセット)(くぼみ先)(インチ･ウイット)

鋼六角穴付き止めねじ(ホーローセット)(くぼみ先)(インチ・ウイット)

表面処理: 黒色酸化被膜

もっと見る

呼び: W1/4 / W5/16 / W3/8 / W7/16 / W1/2 / W5/8 / W3/4

長さ: 5 / 8 / 10 / 12 / 15 / 18 / 20 / 22 / 25 / 30 / 35 / 40 / 45 / 50 / 55 / 60 / 65 / 70 / 75 / 80 / 90

鋼六角穴付き止めねじ(ホーローセット)(くぼみ先)(インチ･ウイット)　の商品一覧

条件から絞り込むフリーワードで絞り込む

呼び

長さ

バラ販売

在庫有のみ表示

61件見つかりました

表示件数：

サイズ	表面処理	入数（単価:税込） ※最小販売条件：1小箱・袋〜	在庫 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	バラ	購入数量	ご購入・お問い合わせ
W1/4x5 A00050028020005000	黒色酸化被膜	バラ：1個（156円／個）小箱：100個（90.71円／個）大箱：3300個（86.32円／個） ※最小販売条件：2 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
W1/4x8 A00050028020008000	黒色酸化被膜	バラ：1個（1,140円／個）小箱：100個（666.32円／個）大箱：2000個（634.08円／個） ※最小販売条件：1 個〜	▲ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
W1/4x20 A00050028020020000	黒色酸化被膜	小箱：100個（1,795.03円／個）大箱：2000個（1,708.17円／個） ※最小販売条件：1 小箱・袋～	取寄 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	×	個発送：10営業日以内取寄品の為、表示納期の変更の場合はご連絡致します単価：¥ - 小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
W1/4x25 A00050028020025000	黒色酸化被膜	小箱：100個（3,517.76円／個）大箱：2000個（3,347.55円／個） ※最小販売条件：1 小箱・袋～	取寄 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	×	個発送：10営業日以内取寄品の為、表示納期の変更の場合はご連絡致します単価：¥ - 小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
W1/4x35 A00050028020035000	黒色酸化被膜	小箱：100個（1,866.64円／個）大箱：2000個（1,776.32円／個） ※最小販売条件：1 小箱・袋～	取寄 ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	×	個発送：10営業日以内取寄品の為、表示納期の変更の場合はご連絡致します単価：¥ - 小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
W5/16x8 A00050028025008000	黒色酸化被膜	バラ：1個（202円／個）小箱：500個（117.99円／個） ※最小販売条件：2 個〜	◎ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：20営業日以内現在都度お問合せ商品となります。単価：¥ - バラ：-個小箱：-箱小計（税込）：¥	お問い合わせ
W5/16x10 A00050028025010000	黒色酸化被膜	バラ：1個（238円／個）小箱：500個（139.13円／個）大箱：9000個（132.4円／個） ※最小販売条件：2 個〜	▲ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
W5/16x12 A00050028025012000	黒色酸化被膜	バラ：1個（244円／個）小箱：200個（142.54円／個）大箱：2800個（135.65円／個） ※最小販売条件：2 個〜	○ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：2営業日以内単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
W5/16x18 A00050028025018000	黒色酸化被膜	小箱：200個（125.49円／個）大箱：2000個（119.42円／個）	× ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	×	個発送：12営業日以内現在都度お問合せ商品となります。単価：¥ - 小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
W5/16x20 A00050028025020000	黒色酸化被膜	バラ：1個（461円／個）小箱：200個（269.39円／個）大箱：2000個（256.36円／個） ※最小販売条件：1 個〜	▲ ◎ ：大箱入数分の在庫あり ○ ：小箱入数分の在庫あり ▲ ：バラの在庫あり取寄：取り寄せ対応製作：製作対応 × ：在庫無し	◯	個発送：10営業日以内取寄品の為、表示納期の変更の場合はご連絡致します単価：¥ - バラ：-個小箱：-箱大箱：-箱小計（税込）：¥	お問い合わせ
